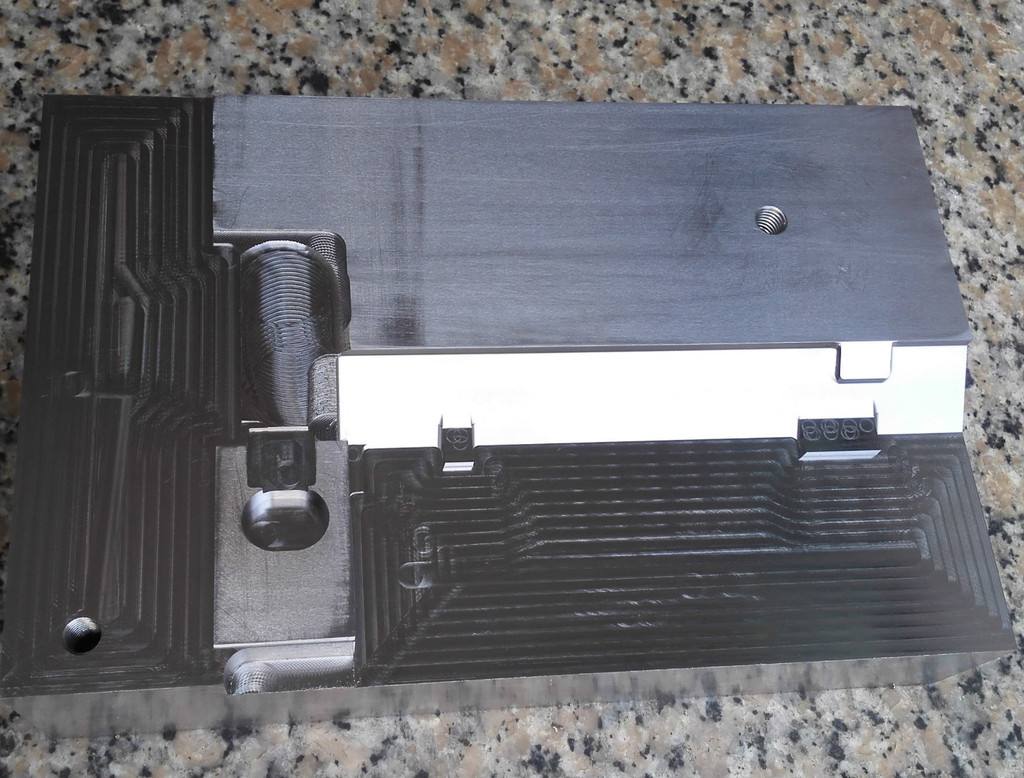

精密模具零件​高温预防变形

时间:2018-09-25 18:20

一些厂家为了保证精密模具零件达到较高硬度,认为需提高淬火加热温度。但是生产实践表明,这种做法是不恰当的,对于复杂精密模具零件,同样是采用正常的加热温度下进行加热淬火,在允许的上限温度加热后的热处理变形

一些厂家为了保证精密模具零件达到较高硬度,认为需提高淬火加热温度。但是生产实践表明,这种做法是不恰当的,对于复杂精密模具零件,同样是采用正常的加热温度下进行加热淬火,在允许的上限温度加热后的热处理变形要比在允许的下限温度加热的热处理变形大得多。

一、会影响质量的因素

1)变形原因

众所周知,淬火加热温度越高,钢的晶粒越趋长大,由于较大晶粒能使淬透性增加,则使淬火冷却时产生的应力越大。再之,由于复杂模具大多由中高合金钢制造,如果淬火温度高,则因Ms点低,组织中残留奥氏体量增多,加大模具热处理后变形。


2)预防措施

在保证模具的技术条件的情况下合理选择加热温度,尽量选用下限淬火加热温度,以减少冷却时的应力,从而减少复杂的热处理变形。


二、残留体的影响

一些高合金模具钢,如Cr12MoV钢模具在淬火和低温回火后,模具的长、宽、高皆发生缩小现象,这是因为模具淬火后残留奥氏体量过多而引起的。


1、变形原因

因合金钢(如Cr12MoV钢)淬火后含有大量残留奥氏体,钢中各种组织有不同的比体积,奥氏体的比体积最小,这是高合金钢模具淬火低温回火后体积发生缩小的主要原因。钢的各种组织的比体积按下列顺序递减:马氏体-回火索氏体-珠光体-奥氏体


2、预防措施

1)适当降低淬火温度。正如前面叙述过的淬火加热温度越高,残留奥氏体量越大,因此选择适当的淬火加热温度是减少模具缩小的重要措施。一般在保证模具技术要求的情况下,要考虑模具的综合性能,适当降低精密模具零件的淬火加热温度。



2)一些数据表明,Cr12MoV钢模具淬火后,500ºC回火较200ºC回火的残留奥氏体量少了一半,所以在保证模具技术要求的前提下,应适当提高回火温度。生产实践表明:Cr12MoV钢模具500ºC回火模具变形量最小,而硬度降低不多(2~3HRC)。



3)模具淬火后采取冷处理是减少残留奥氏体量的最佳工艺,也是减少模具变形、稳定使用时发生尺寸变化的最佳措施,因此精密复杂模具一般应采用深冷处理。
