手机内屏蔽接触精密端子
时间：2018-10-26 18:14
通常一副精密端子由四大系统组成，定位系统是其中重要的一个系统也叫导向系统的。定位系统设计不合理会极大的降低模具寿命，产生模具损坏、产品错位、尺寸不稳定等问题。
通常一副精密端子由四大系统组成，定位系统是其中重要的一个系统也叫导向系统的。定位系统设计不合理会极大的降低模具寿命，产生模具损坏、产品错位、尺寸不稳定等问题。
先来看第一重定位，复杂为代表的精密端子零件多工位级进模，主要是成形手机外壳、按钮、听筒、电器端子和接触弹片等零件的模具，此类模具结构复杂、设计制造难度大和精度要求高，其成形零件的特点是尺寸精度高、形状复杂等
二，也是精密端子的初定位是由模架上的导柱导套来完成。 导柱与导套的配合是间隙配合。在精密端子中属于比较差的精度，再有生产中的模具导柱导套即使在打润滑油的情况下磨损也是不可避免的，在有些管理不善的公司导向件不及时润滑，干磨情况很是常见，磨损更为厉害。有些人会问为什么配合间隙做小的，不是做不了是不可以这么做，间隙过小会很容易烧坏。

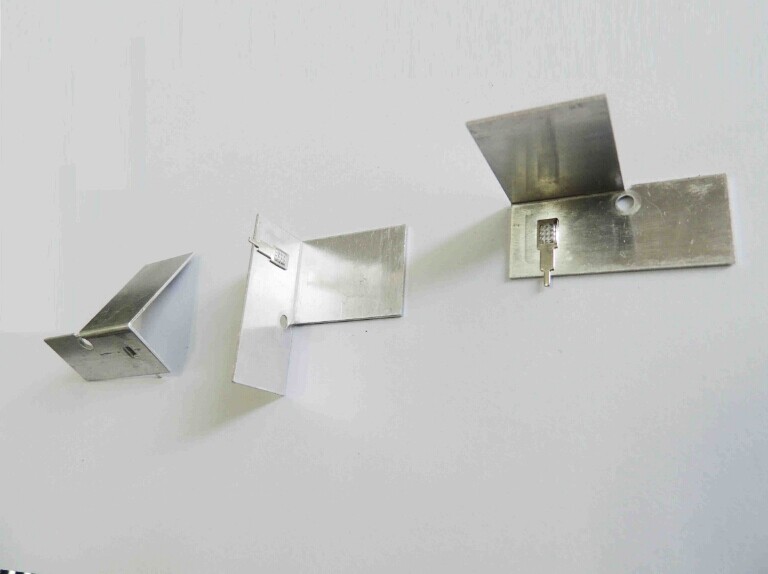

三，手机内屏蔽接触端子尺寸较大、材料薄、需考虑送料顺畅、材料需要凸筋便于送料，整个零件主要成形工艺为：凸筋成形、冲裁、弯曲成形、落料。由于零件外形尺寸及弯曲尺寸要求高，为保证材料的利用率和零件成形可靠，排样设计时采用双边载体且每个工步尽量安排导正销导正。
四，为防止冲小孔和细槽后废料上浮压伤零件、损坏模具，在大凸模上设计吹气孔，细小凸模采用吹负压和燕尾结构；载体设计了加强筋，充分保证了批量生产过程中成形零件的稳定可靠。
