选择接线端子的重要因素有哪些?

时间:2019-09-10 15:06

今天我们在这里和大家讲述一下关于在选择接线端子的重要因素有哪些?我们知道在选择端子的时候,会涉及到很多的一些因素,那么究竟又是怎样的呢?接下来我们就一起来看看。

今天我们在这里和大家讲述一下关于在选择接线端子的重要因素有哪些?我们知道在选择端子的时候,会涉及到很多的一些因素,那么究竟又是怎样的呢?接下来我们就一起来看看。


 选择接线端子的重要因素有哪些?

( 选择接线端子的重要因素有哪些?)


尽管“电源接线端子”这个名字听起来并不漂亮,但许多公司都认为它在产品外观和对用户的亲和力方面都起到了重要的作用。电源接线端子必须方便现场安装,因为它们经常被安装在易于看到的产品面板的前端。但常常会遇到这种情况:产品设计符合所有机械和电气参数要求,却由于不满足销售要求而不得不进行改变。如果这发生在设计周期的最后(经常是营销部门第一次看到原型的时候),那么一场激烈的争论就难以避免了,并可能导致成本上升以及交货延迟。在许多工业控制系统中,接线端子常常是技术人员需要格外关注的为数不多的几个部件之一。尽管其用户界面比较简单(主要是螺丝),但对于设备的正常运行来说却非常重要。


总的来说,随着电流增加,导线变得更粗,而将这些粗的导线紧固在接线端子上所需要的扭矩也需要增加。因此,电源端子需要更大的螺丝和更坚固的绝缘外壳。有时也会采用小螺丝来节约空间。在非常紧凑的接线端子产品中常常如此。有些导线的直径达到1/4英寸以上,因此这些小螺丝很难对付。当技术人员和维修员需要安装多条线时,采用足够大的螺丝来简化连线工作可大大节约时间。这也是工程师在设计过程中尽早听取营销部门意见显得如此重要的原因。如果接线端子必须进行适当的抛光或采用适当的颜色,那么作为原始产品要求提出这些参数要比在开发周期的末尾来调整它们容易得多。当接线端子被用于消费(如高端立体声产品)产品中时,外观就显得愈发重要。事实上, 有些设计人员往往指定对用于音频设备的接线端子器件进行镀金处理,这样虽然增加了成本而且并没有显著提高性能,但镀金确实改善了产品的外观。


如何选择接线端子

接线端子的选型,不外乎是线径、电流、接线方向、应用场合、接线方式等线径和电流,也就是线直径的大小和额定电流。接线方向一般有正面接线和侧面出线,主要是为了方便技术人员操作方便,从而提高工作的效率应用场合,这个是一个很常问的问题, 接线端子应用的范围较广,比如说你选购接线端子是为了焊在PCB板上,那你就不可能去选择用在导轨上面的接线端子接线方式,一般有对接、悬空、固定等方式通用接线端的基本构成由绝缘基座、绝缘隔板、线件组成,绝缘基座组成一体。


在面对接线端子选型时大家肯最先想到的就线径、电流、接线方向、应用场合、接线方式等,线径与电流也就是线直径与额定的电流,此外接线方向一般有正面和侧面出线这个设计主要是能够方便技术人员的操作,进而提高工作的效率应用。


接线端子应用的范围较广,例如采购的接线端子是为了焊接在PCB线路板上,那你就不可能去选择用在导轨上面的接线端子接线方式,一般有对接、悬空、固定等方式通用接线端子的基本构成由绝缘基座、绝缘隔板、线件组成,绝缘基座组成一体。接线件座于绝缘基座上并置于绝缘隔板内,接线件包括导线夹、螺钉、螺母和支承框,支承框呈U形,导线夹置于支承框内, 螺母和螺钉沿支承框U形两端面的长形孔压住导线夹,一导线夹由上导线夹和导电片组成,上导线夹表面两侧突起多排凸块,凸块上有一至二条凸筋,其特征是导电片上表面两侧突起多排凸块,凸块与上表面中部组成圆弧,圆弧面上有一至二条凸筋,凸块与凸块形成锯齿形,导电片上表面中段为一凸起平台,平台中央开有螺纹孔与绝缘基座经螺栓相连,导电片下表面两端各突起一个定位圆块与U形支承框相连,两块上导线夹分别置于导电片平台两侧并与导电片夹合在一起时,上导线夹与导电片凸块(相互错开咬合将导线夹住。


一般在定端子之前你要了解你想要什么样子的端子,按端子的功能分类有,普通端子,保险端子,试验端子,接地端子,双层端子,双层导通端子,三层端子,三层导通端子,一进双出端子,一进三出端子,双进双出端子,刀闸端子,过电压保护端子,标记端子等。按电流分类,分为,普通端子(小电流端子),大电流端子(100A以上或25MM线以上)。按外型分类。可分为导轨式端子固定式端子线路板端子(PCB端子)等。


以上的内容为大家详细的介绍了关于我们在选择接线端子需要做的事情,希望以上的内容可以帮助大家。



新闻详情
09-10 2019

弹簧式接线端子使用优点分别有...

今天六田精密厂家在这里和大家来说说弹簧式接线端子使用优点,随着用户对接线端子使用的合理安排,弹簧式...

上一章
新闻详情
03-09 2020

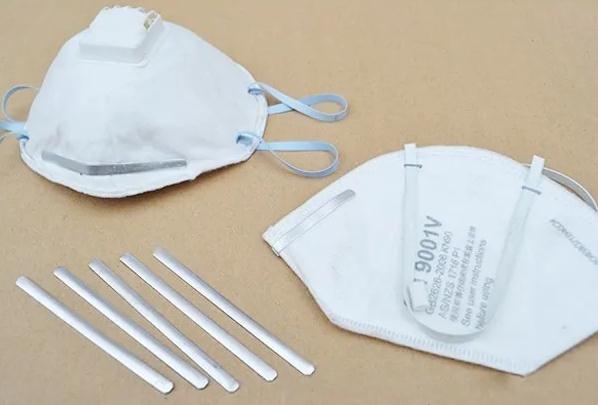

六田支援新冠肺炎疫情,鼻梁条日...
