五金端子常见的故障形式

时间:2021-08-17 11:42

五金冲压件、五金端子、接线端子内部的金属导体是端子的核心零件,它将来自外部电线或电缆的电压, 电流或信号传递到与其相配的连接器对应的接触件上。故接触件必须具备优良的结构, 稳定可靠的接触保持力和良好的

  一、接触不良

  五金冲压件、五金端子、接线端子内部的金属导体是端子的核心零件,它将来自外部电线或电缆的电压, 电流或信号传递到与其相配的连接器对应的接触件上。故接触件必须具备优良的结构, 稳定可靠的接触保持力和良好的导电性能。如果接触件结构设计不合理, 材料选用错误,模具不稳定,加工尺寸超差,表面粗糙,热处理电镀等表面处理工艺不合理,组装不当,贮存使用环境恶劣和操作使用不当, 都会在接触件的接触部位和配合部位造成接触不良。

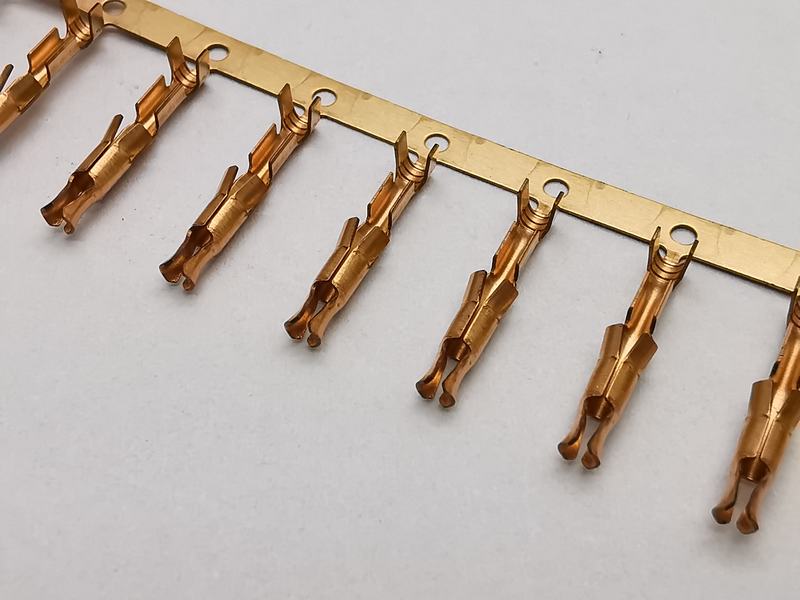

五金端子

  二、绝缘不良

  绝缘体的作用是使接触件保持正确的位置排列,并使接触件与接触件之间, 接触件与壳体之间相互绝缘。故绝缘件必须具备优良的电气性能, 机械性能和工艺成型性能。特别是随着高密度,小型化接线端子的广泛使用, 绝缘体的有效壁厚越来越薄。这对绝缘材料, 注塑模具精度和成型工艺等提出了更苛严的要求。如果绝缘体表面或内部存在金属多余物,表面尘埃,焊剂等污染受潮, 有机材料析出物及有害气体吸附膜与表面水膜融合形成离子性导电通道,吸潮, 长霉,绝缘材料老化等原因,都会造成短路,漏电,击穿,绝缘电阻低等绝缘不良现象。

  三、固定不良

  固定不良, 轻者影响接触可靠造成瞬间断电,严重的就是产品解体。解体是指接线端子在插合状态下,由于材料,设计,工艺等原因导致结构不可靠造成的插头与插座之间, 插针与插孔之间的不正常分离,将造成控制系统电能传输和信号控制中断的严重后果。如果设计不可靠,选材错误,成型工艺选择不当,热处理,模具,装配, 熔接等工艺质量差,装配不到位等都会造成固定不良。

  五金冲压件、五金端子、接线端子、由于镀层起皮,腐蚀,碰伤,塑壳飞边,破裂,接触件加工粗糙, 变形等原因造成的外观不良,由于定位锁紧配合尺寸超差,加工质量一致性差, 总分离力过大等原因造成的互换不良,也是常见病,多发病。这几种故障一般都能在检验及使用过程中及时发现剔除。
