弄懂精密端子模具设计要些功夫“一”

时间:2018-03-08 17:31

端子模具的成熟产品,一般有两个特色:产量大,更新期快。根据产品的特色,在规划端子模具时应就这两个方面对模具结构和思路作整合。

一. 端子模具规划注意事项

精密端子模具的成熟产品,一般有两个特色:产量大,更新期快。根据产品的特色,在规划端子模具时应就这两个方面对模具结构和思路作整合,把个人的感想说一下:

1、端子模具在规划排样的时分,尽可能节约资料,一般的情况下,料条的Pitch产品或客户已断定,不能改动,所以在资料宽度上考虑,能够单料双排,双料双插以进步资料的利用率。

2、模具规划时尽可能在同一工步作多个工序,尽量的减短模具长度,消除加工精度产生的累积差错。

3、关于折曲视点/尺度要求严的,尽可能有调整工步,调整时只需要在冲床上调整而不必拆卸模具。

总的来说,就是要进步冲压速度和尺度稳定性,下降单个产品的成本,端子产品的单个产品的赢利比较低,是靠高产量来进步整体赢利。

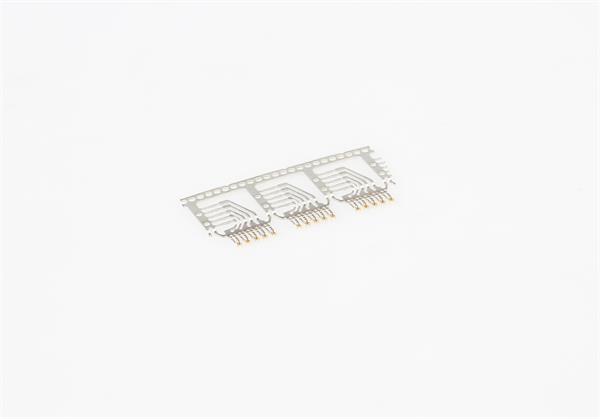

精密端子

二. 精密端子模具的系带变形调整

在规划和组立及修模端子模具时,系带变形是一个很重要的内容。系带变形包含:系带弯刀、系带歪曲、及系带蛇形三种。 其实系带蛇形就是弯刀和歪曲的归纳。英文是(Cabriole, Twist and Snake).

弯刀(Cabriole)的调整有三种,一种是不让它呈现,在它呈现的当地强压。二是在呈现后立刻反向强压,三是在料条快出模具时强压调整,让它变形抵消弯刀。

1. 是否是因为排样是单载体所形成的,如是的话, 可在偏向的那侧加一挡料块, 也可先用加强压料板之压力来一试。

2. 检查和调整一下送料机。

3. 检查一下曲折部分公母模的R角是否巨细相同,两头受力是否均衡(如果是U型曲折的话)。

4. 总之形成此现象的原因主要是"力"的问题

精密端子模中,尤其是轿车方面端子模中,屡次折弯也是引发系带变形的主要原因.局部强压、调整组织、合理的折弯工步及结构都是不可少的。
