冲压模具工作原理介绍

时间:2019-07-19 16:25

今天六田精密厂在这里和大家一起来看看关于冲压模具工作原理,我们知道冲压是在室温下,利用安装在压力机上的模具对材料施加压力,使其产生 分离或塑性变形,从而获得所需零件的一种压力加工方法。

        今天六田精密厂在这里和大家一起来看看关于冲压模具工作原理,我们知道冲压模具是在室温下,利用安装在压力机上的模具对材料施加压力,使其产生 分离或塑性变形,从而获得所需零件的一种压力加工方法。接下来我们就具体的来看看。

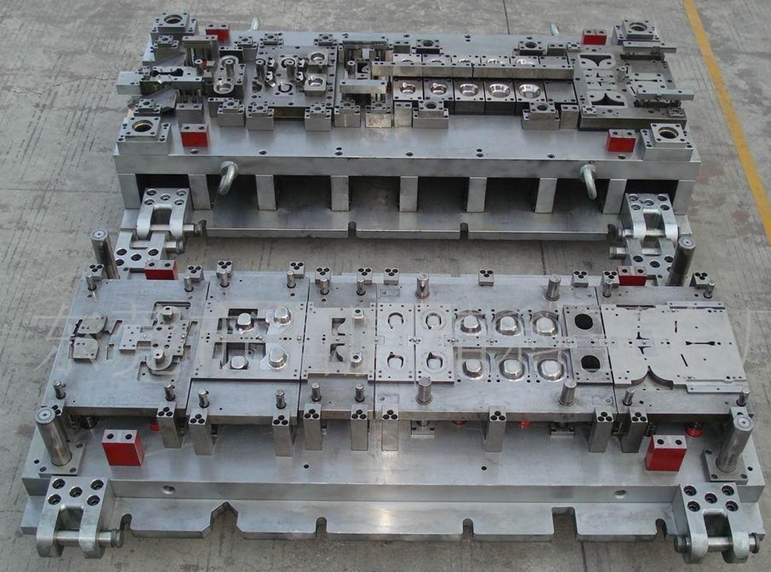

冲压模具


一、冲压模的工作过程:

落料冲裁模,其工作原理如下,直接或问接固定在上模上的组成模具的上模, 它通过模柄与冲床滑块相联结。固定在下模上的零组成了模具的下模,并利用压板固 定在冲床的工作台上。上模与下模通过导、导导向。工作时,条料靠着挡料送进定位, 当上模随滑块下降时,卸料先压住板料,接着凸冲落凹上面的材料获得工件。这时工 件卡在凸模与顶块之闻,废料也紧紧箍在凸模上。在上模回升时,工件由顶块靠顶板 借弹簧的弹力从凹模洞口中顶出;同时箍在凸模上的废料,由卸料板靠弹簧的弹力卸 掉,再取走工件,至此完成整个落料过程。再将条料送进一个步距,进行下一次冲裁 落料过程,如此往复进行。


二、 冲压模的分类:

1、敞开模:结构简单,尺寸小、重量轻、制造易、成本低、但寿命低、精度差、适于精度要求不高,开头简单,小批量或试制的冲裁件。


2、导板式:精度比敞开模高,适于开头简单,工件尺寸不大的冲裁件。要求压力机行程不大于导板厚度。


3、导柱式:导柱导向保证冲裁间隙均匀,冲裁件的工件尺寸精度高,模具使用寿命长,安装方便,适于大批量生产。


4、连续模:条料要求精确定位,使内孔与外形相互位置精度得到保证。生产率高,具有一定的冲裁精度,适于大批量生产。


5、复合模:冲压件的内外形相互位置精度高,适合于大批量生产。


以上就是关于冲压模具的工作原理,以及冲压模分类介绍,我们对于它的工作原理要掌握好,这样我们在工作的时候就快速的完成。
